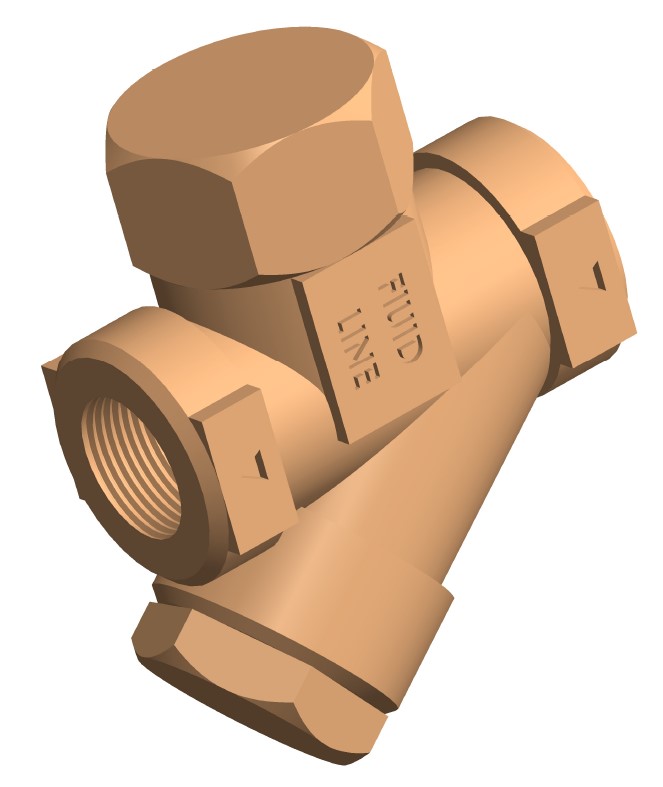

Thermodynamic Steam Trap: ความสำคัญและหน้าที่ในการทำงาน

Thermodynamic Steam Trap หรือกับดักไอน้ำแบบเทอร์โมไดนามิกส์ เป็นอุปกรณ์ที่ใช้ในระบบไอน้ำ (steam system) เพื่อกำจัดคอนเดนเสท (condensate) ซึ่งคือน้ำที่เกิดจากการควบแน่นของไอน้ำ และก๊าซที่ไม่สามารถควบแน่นได้ เช่น อากาศ ออกจากระบบไอน้ำ โดยไม่ปล่อยให้ไอน้ำหลุดออกจากระบบไปด้วย กับดักไอน้ำชนิดนี้ทำงานโดยใช้หลักการทางเทอร์โมไดนามิกส์ (thermodynamics) ซึ่งเกี่ยวข้องกับการเปลี่ยนแปลงของความดันและอุณหภูมิ

หน้าที่ของ Thermodynamic Steam Trap

1. กำจัดคอนเดนเสท: กับดักไอน้ำชนิดนี้ทำหน้าที่ระบายคอนเดนเสทที่สะสมในระบบไอน้ำออกไปอย่างมีประสิทธิภาพ เพื่อป้องกันไม่ให้คอนเดนเสทไปขัดขวางการถ่ายเทความร้อนหรือทำให้เกิดปัญหาในระบบ เช่น การเกิดน้ำกระแทก (water hammer)
2. ป้องกันการสูญเสียไอน้ำ: Thermodynamic Steam Trap ออกแบบมาเพื่อป้องกันไม่ให้ไอน้ำหลุดออกจากระบบไปพร้อมกับคอนเดนเสท ช่วยลดการสูญเสียพลังงานและเพิ่มประสิทธิภาพของระบบ
3. ระบายอากาศและก๊าซอื่น ๆ: นอกจากคอนเดนเสทแล้ว กับดักไอน้ำชนิดนี้ยังสามารถระบายอากาศและก๊าซอื่น ๆ ที่ไม่สามารถควบแน่นได้ออกจากระบบ เพื่อป้องกันการสะสมของก๊าซที่อาจลดประสิทธิภาพของระบบไอน้ำ

โครงสร้างและหลักการทำงาน

1. ตัวกับดัก (Body): ทำจากวัสดุที่ทนต่ออุณหภูมิและความดันสูง เช่น เหล็กคาร์บอน (carbon steel) หรือสแตนเลสสตีล (stainless steel)
2. แผ่นดิสก์ (Disc): เป็นส่วนที่เคลื่อนที่ได้ภายในตัวกับดัก ทำหน้าที่เปิด-ปิดช่องระบายคอนเดนเสท แผ่นดิสก์จะยกขึ้นเมื่อมีคอนเดนเสทหรืออากาศไหลเข้ามา และจะปิดเมื่อมีไอน้ำไหลเข้ามา
3. ช่องระบาย (Outlet): เป็นส่วนที่ใช้สำหรับระบายคอนเดนเสทและก๊าซอื่น ๆ ออกจากระบบ

หลักการทำงาน

Thermodynamic Steam Trap ทำงานโดยใช้หลักการทางเทอร์โมไดนามิกส์ ดังนี้:

1. เมื่อมีคอนเดนเสทหรืออากาศไหลเข้ามา: คอนเดนเสทหรืออากาศจะไหลเข้าไปใต้แผ่นดิสก์ ทำให้แผ่นดิสก์ยกขึ้นและเปิดช่องระบาย คอนเดนเสทและอากาศจะถูกระบายออกจากระบบ
2. เมื่อมีไอน้ำไหลเข้ามา: ไอน้ำจะไหลเข้าไปใต้แผ่นดิสก์ด้วยความเร็วสูง ทำให้เกิดพื้นที่ความดันต่ำเหนือแผ่นดิสก์ แรงดันจากไอน้ำที่ไหลเข้ามาจะกดแผ่นดิสก์ให้ปิดช่องระบาย ป้องกันไม่ให้ไอน้ำหลุดออกจากระบบ
3. การทำงานเป็นวงจร: แผ่นดิสก์จะเปิดและปิดเป็นวงจรตามการไหลของคอนเดนเสทและไอน้ำ ทำให้สามารถระบายคอนเดนเสทและอากาศออกจากระบบได้อย่างมีประสิทธิภาพ

ประโยชน์ของ Thermodynamic Steam Trap

1. ประสิทธิภาพสูง: กับดักไอน้ำชนิดนี้สามารถระบายคอนเดนเสทและอากาศออกจากระบบได้อย่างมีประสิทธิภาพ โดยไม่ปล่อยให้ไอน้ำหลุดออกจากระบบ
2. ทนทานต่ออุณหภูมิและความดันสูง: Thermodynamic Steam Trap ทำจากวัสดุที่ทนต่ออุณหภูมิและความดันสูง ทำให้เหมาะสำหรับใช้งานในระบบไอน้ำที่มีสภาวะการทำงานที่รุนแรง
3. บำรุงรักษาต่ำ: กับดักไอน้ำชนิดนี้มีโครงสร้างที่เรียบง่ายและไม่มีชิ้นส่วนที่เคลื่อนที่มากมาย ทำให้มีอายุการใช้งานที่ยาวนานและต้องการการบำรุงรักษาน้อย

การบำรุงรักษา

การบำรุงรักษา Thermodynamic Steam Trap เป็นสิ่งสำคัญเพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและปลอดภัย ควรตรวจสอบและทำความสะอาดกับดักไอน้ำเป็นประจำ เพื่อป้องกันการอุดตันและการสึกหรอของแผ่นดิสก์ นอกจากนี้ ควรตรวจสอบสภาพของตัวกับดักและช่องระบายเพื่อป้องกันการรั่วไหล
